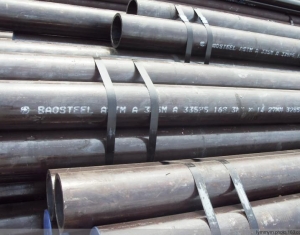

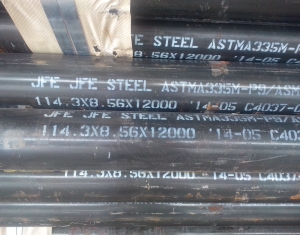

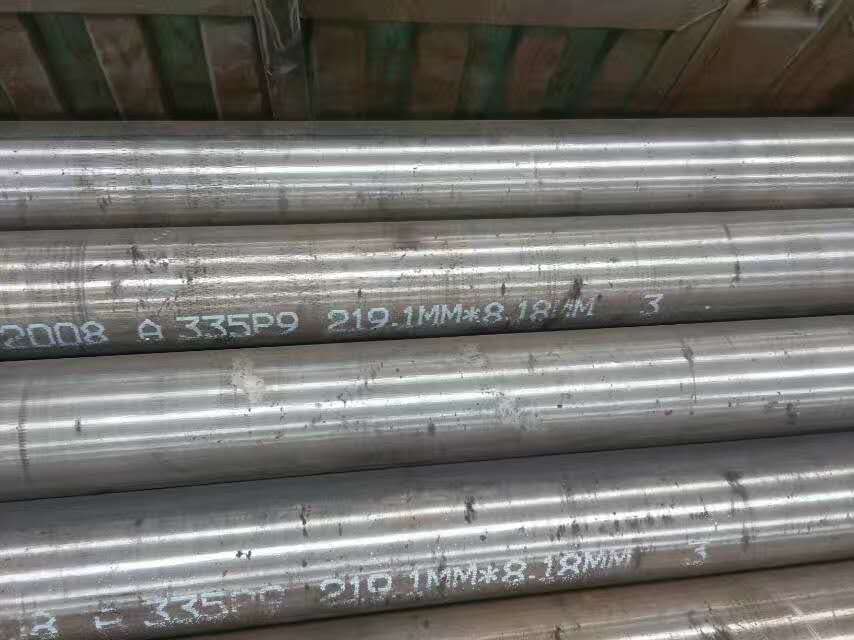

A335P9合金鋼管

 A335P9合金爐管

        執行標準：

        ASTM A335/A335M-2003 高溫用無縫鐵素體合金鋼公稱管標準技術條件

A335P9是采購美國標準生產的高溫用鉻鉬合金耐熱鋼，因其具有良好的抗氧化性、高溫強度和抗硫化物腐蝕性能，廣泛應用于石油煉化裝置高溫、高壓、易燃、易爆的管道，尤其是加熱爐直接受熱管，介質溫度可達550~600℃。

1、A335P9化學成分

2、A335P9力學性能

3、生產流程

根據天津鋼管的設備現狀，結合A335 P9鋼的特點，設計出A335 P9無縫鋼管的試制工藝流程：電弧爐煉鋼→鋼包精煉→真空脫氣→模鑄→管坯鍛造→管坯退火→管坯加熱→斜扎穿孔→PQF連軋管機軋管→三輥定徑→冷床冷卻→管端鋸切→鋼管矯直→漏磁探傷→熱處理→矯直→超聲波探傷→水壓試驗→尺寸及外觀檢查→鋼管入庫。

5、熱處理工藝

A335 P9可采用退火或正火+回火工藝進行熱處理。退火工藝冷卻速度慢，影響生產節奏，生產過程中較難控制，并且成本高；因此，實際生產中很少采用退火的熱處理工藝，常采用正火+回火的熱處理方式代替退火工藝，實現工業化生產。

A335 P9鋼由于不含V、Nb等微合金元素，因此正火溫度比A335 P91鋼的低一些，為950~1050℃，保溫1h，該工藝正火時大部分碳化物溶解但不發生明顯的晶粒長大，但正火溫度過高則容易出現奧氏體晶粒粗大；回火溫度為740~790℃，為獲得較低的硬度，回火溫度時間要適當延長。

6、應用業績

上海寶鋼石油裂化用A335 P9鐵素體合金無縫鋼管自2007年形成批量化供貨能力以來，一直得到了國內石化行業的青睞及應用。產品先后供給了中國石化集團茂名石油化工基地項目、中國石化上海石油化工股份有限公司0.6Mt/a芳烴項目重整爐裝置，以及中國石油化工股份有限公司鎮海煉化分公司延遲焦化爐改造項目等，替代了進口產品，受到了用戶好評。上海寶鋼A335 P9無縫鋼管產品在2011年還有450t產品出口至新加坡和美國。
