耐熱扁鋼\30×6\1Cr20Ni20Si4

        早在GB 4238—1992耐熱鋼板標準中，16Cr20Ni14Si2稱為1Cr20Ni14Si2。在國內大量使用耐熱鋼早期，該耐熱鋼牌號替代ASTM標準中的309S耐熱鋼大量使用于罩式爐、退火爐、火力發電站等高溫服役場合。盡管該耐熱鋼牌號使用較早，但在成分與性能的關系上，未有過多的文章研究。在國內大量生產310S、309S之后，16Cr20Ni14Si2耐熱鋼牌號逐漸淡出了市場。在GB 4238—1992之后的國家標準中，該耐熱鋼牌號不再列入標準中。按新的國家標準對不銹鋼的命名方法，1Cr20Ni14Si2現稱為16Cr20Ni14Si2。該鋼碳含量上限高，達到0.2%; 硅含量高，為1.5%～2.5%。該牌號耐熱鋼利用高的碳含量提高鋼的奧氏體形成元素當量，匹配高硅的鐵素體當量，保證高溫及室溫條件下鋼的奧氏體組織。硅含量的提高有利于16Cr20Ni14Si2耐熱鋼的抗高溫氧化起皮，提高耐熱鋼的使用壽命。

        1、16Cr20Ni14Si2 的化學成分

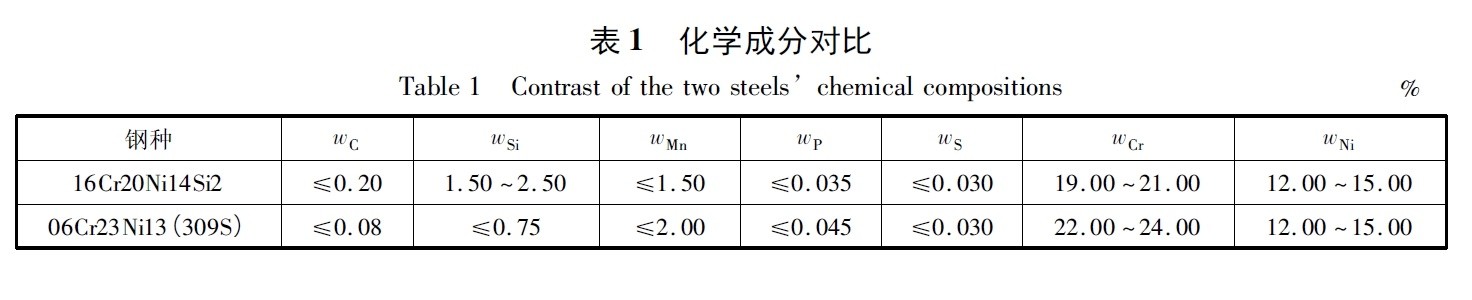

        表1是16Cr20Ni14Si2與309S標準成分對比。可見，16Cr20Ni14Si2鎳合金元素與309S相當，鉻元素比309S低3%左右，硅含量高于309S。正是由于硅含量提高，使16Cr20Ni14Si2的高溫氧化皮抗脫落性得到提高。在碳含量標準方面，16Cr20Ni14Si2高于309S，上限達到0.20% 的水平。

中國GB/T20878-2007具體新舊牌號對照表

序號        統一數字代號                   新牌號                          舊牌號

 17             S30408                     06Cr19Ni10                  0Cr18Ni9

 63             S34779                    07Cr18Ni11Nb            1Cr19Ni11Nb

 65             S38240                  16Cr20Ni14Si2           1Cr20Ni14Si2

 66             S38340                    16Cr25Ni20Si2            1Cr25Ni20Si2
