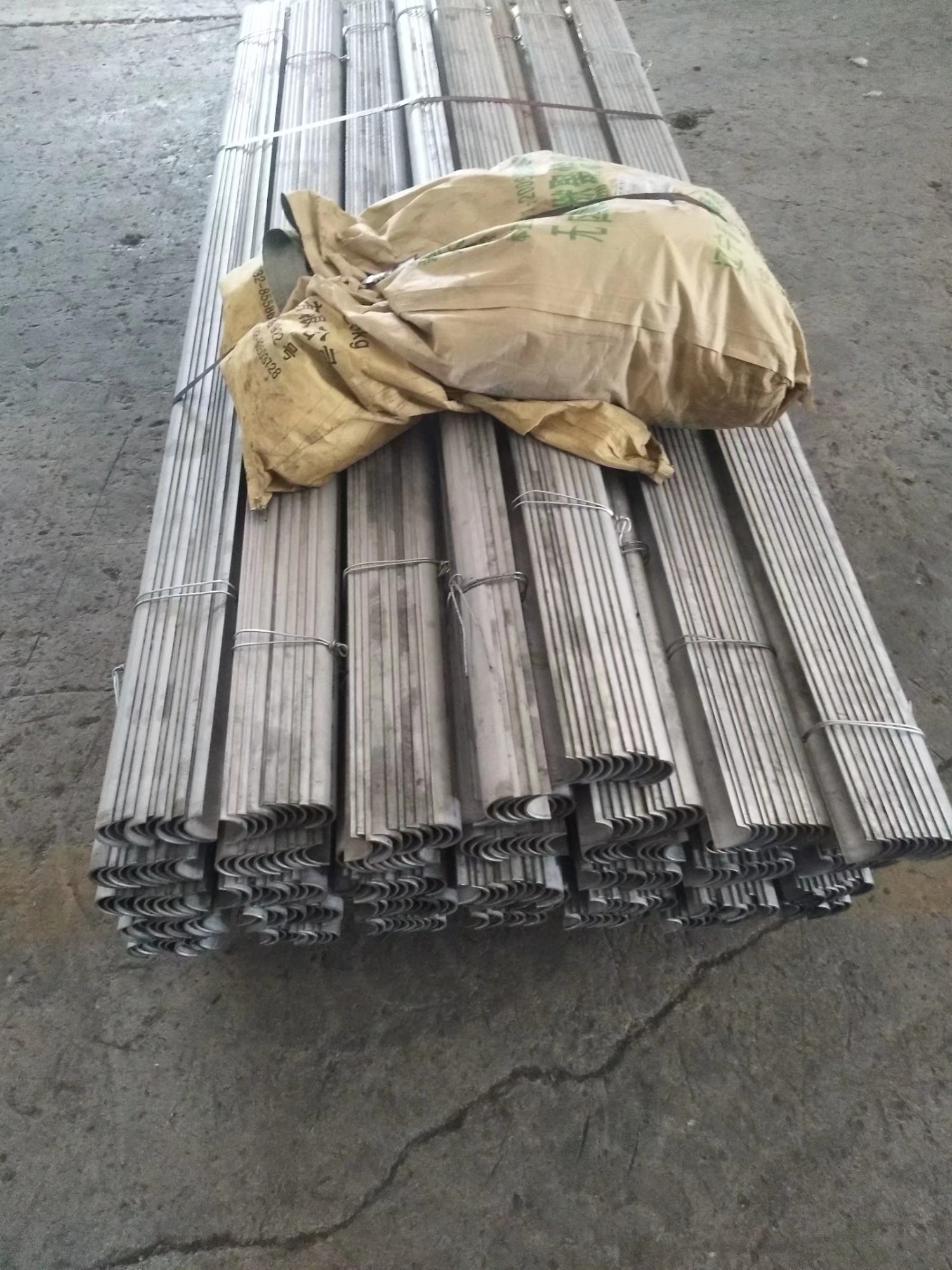

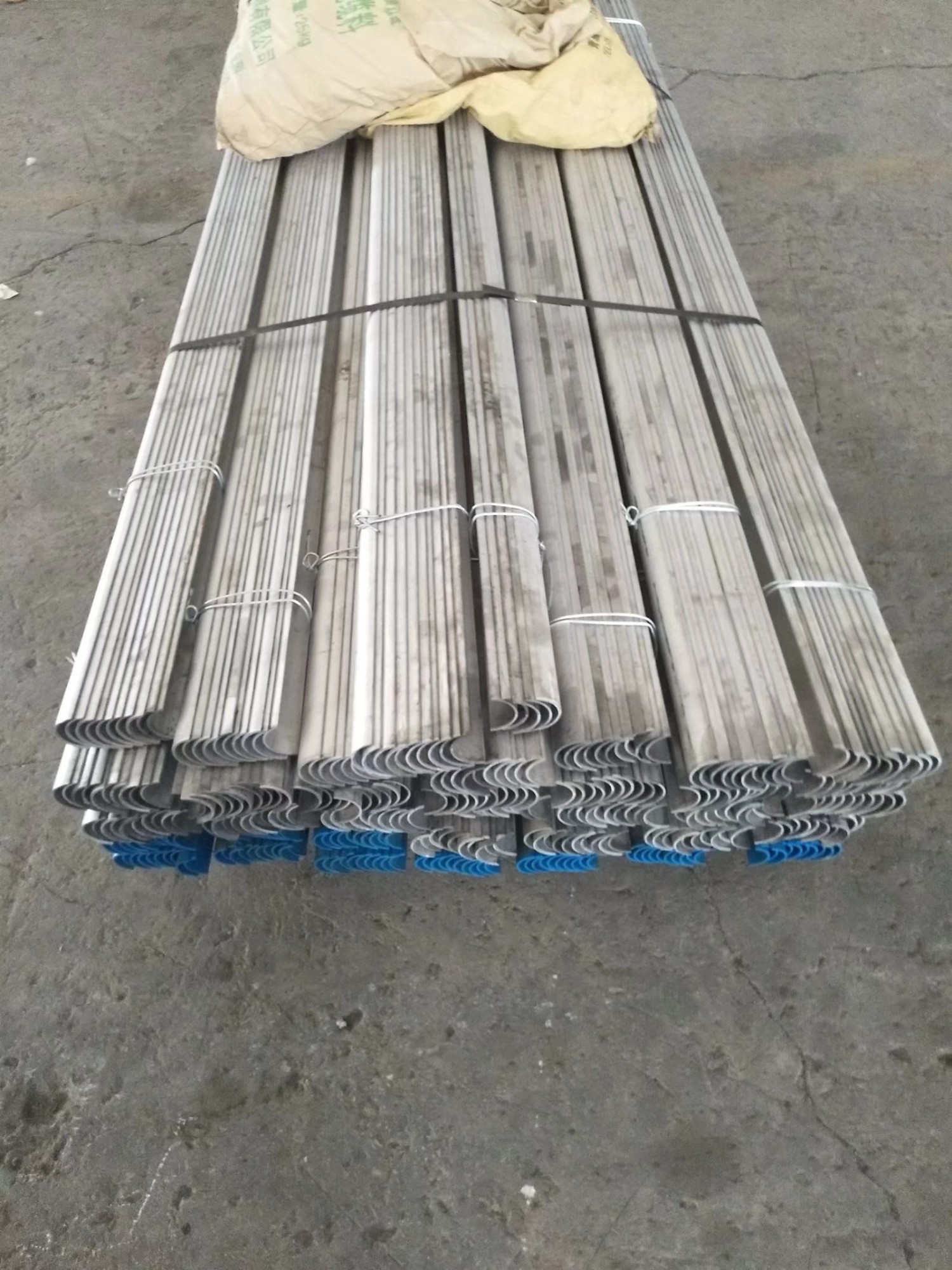

1Cr20Ni14Si2防磨瓦

       一、應用領域

       防磨瓦主要用在鍋爐的過熱器、再熱器、省煤器、水冷壁管道等受熱面管子的迎風面，還有引風機也會用（用量很少），主要作用是保護鍋爐管道受風面，減少管道磨損，增加受熱面管子的使用壽命。一般行業內稱“防磨瓦”、“防磨蓋板”居多。防磨瓦是鍋爐專用配件，一般以電站鍋爐使用的居多，小型鍋爐使用較少，有些煤化工也會用到。

       二、材質

       根據不同工況的具體情況選用不同型號的不銹鋼材質，常用材質有：1Cr18Ni9Ti（321）、Cr23Ni13（309S）、1Cr20Ni14Si2、Cr25Ni20（310S）、1Cr25Ni20Si2，也有部分低溫區（如低溫過熱器、低溫再熱器）采用1Cr13、1Cr6Si2Mo等，材質的選用一般以鍋爐最初設計為準，不同材質耐溫度、機械強度不同，1Cr13、1Cr6Si2Mo一般耐溫600度以下。

       三、規格參數

       四、防磨瓦形狀

       防磨瓦的截面形狀大部分是半圓形（180度），也有120-160度的，主要使用在帶鰭片的管子上（水冷壁）；防磨瓦分為直防磨瓦、內彎防磨瓦、外彎防磨瓦、側面彎防磨瓦、S型彎防磨瓦等。直防磨瓦長度20mm-3000mm不等，一般長度1000-2000mm比較常用見；帶彎的防磨瓦一般要求提供加工圖紙，并且圖紙上要有以下參數：所使用管子外徑、所使用管子彎曲半徑R（到管子中心）、彎曲角度度數及防磨瓦弧段兩邊的直段長度。

       防磨瓦的最基本參數就是所使用的的管子外徑Φ（也就是防磨瓦的內徑），管子主要規格有：32、38、42、44.5、48、51、57、60、63.5、76、89mm等等；防磨瓦內徑通常比所使用管子外徑大1-3mm不等，具體根據實際要求。

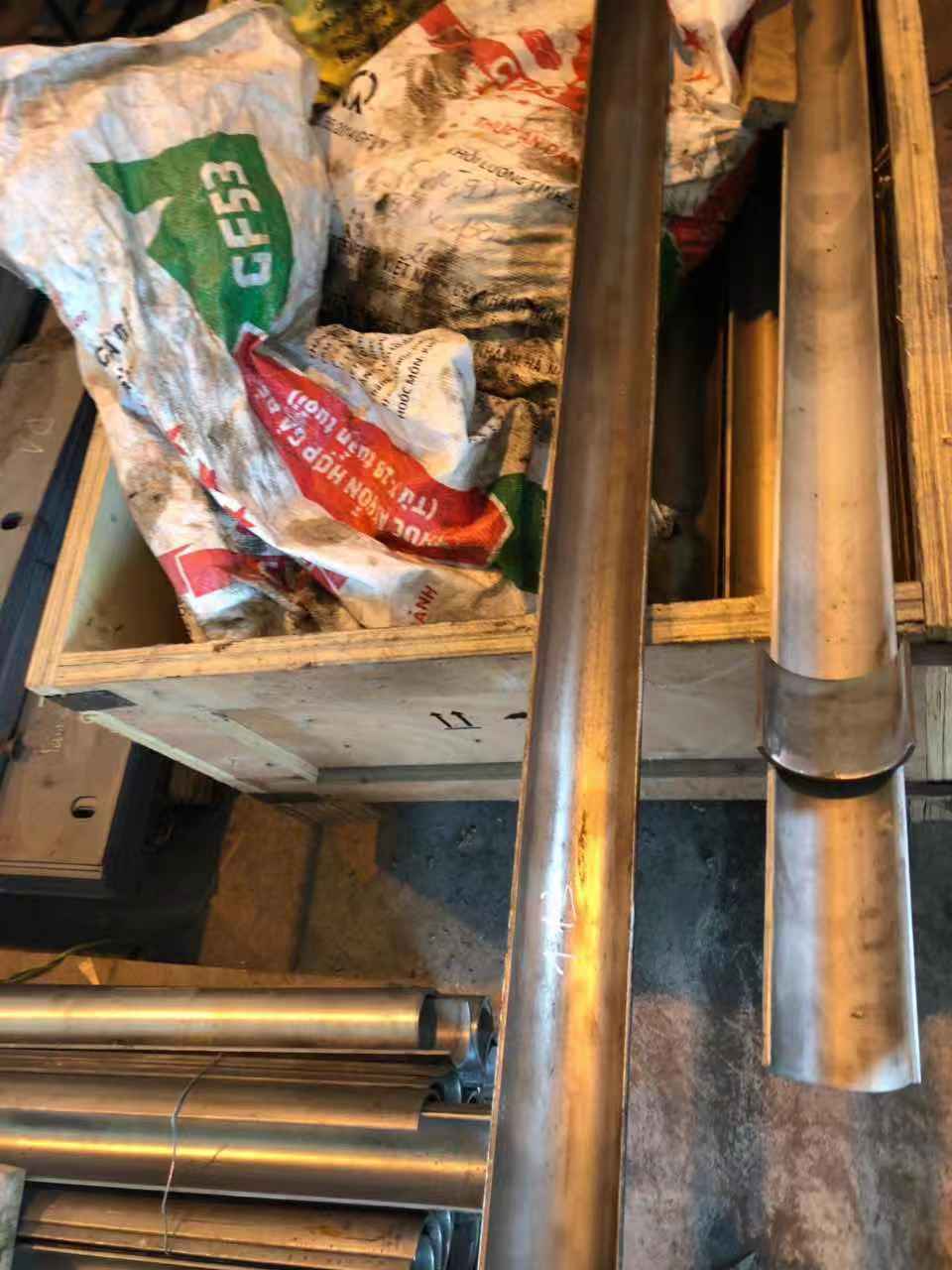

       防磨瓦一般配套壓板（也就是防磨瓦的卡子），一般是L=25mm長，一塊防磨瓦配2個或者3個壓板。

在鍋爐的過熱器、省煤器管束受熱面上，為防止高溫煙氣沖刷對管子的磨損，煙氣流動方向的管道外側面大多布置防磨罩。防磨罩的形狀與被保護的管子外形相吻合，在管子的彎曲部分布置有與管子外形形狀相吻合的雙曲面防磨罩。鍋爐管彎管防磨罩解決了爐膛水冷壁管、過熱器管、省煤器管、對流管、再熱器管的磨損問題，為循環流化床鍋爐的長期、可靠運行提供了保證。隨著循環流化床鍋爐產品的增加，彎管防磨罩的種類、數量也不斷增加。
